مفصلات U الميكانيكية مع مجموعة الترباس: التصميم والتطبيقات والصيانة

ما هو مفصل U الميكانيكي؟

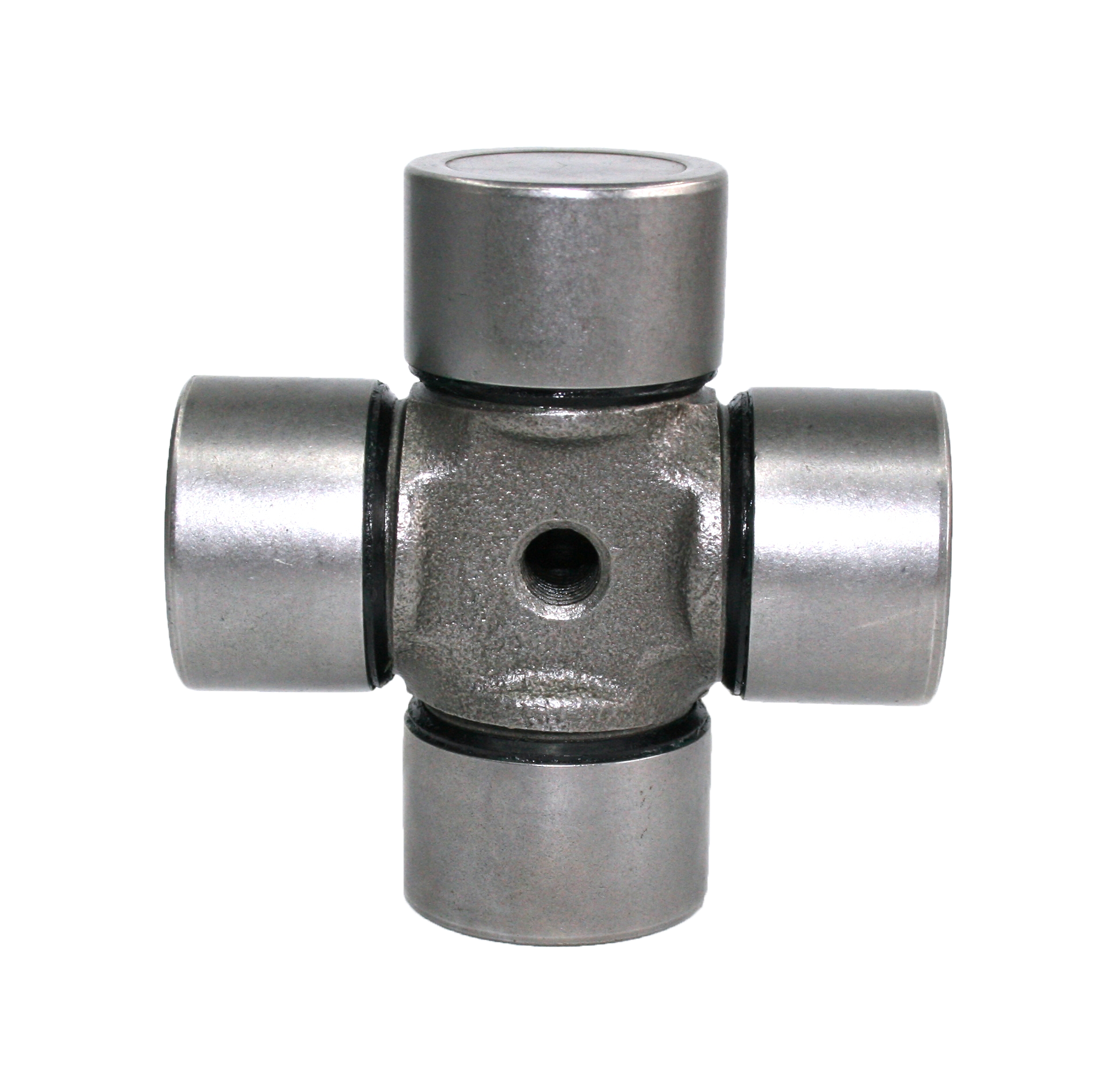

تربط مفصل U الميكانيكي ، المعروف أيضًا باسم اقتران عالمي أو مفصل كاردان ، مهاويين بزاوية لنقل عزم الدوران. الميزة المميزة لها هي "العنكبوت" المتقاطع الذي يسمح بالتناوب المرن مع الحفاظ على الارتباط الميكانيكي. تجعل هذه القدرة على التكيف مفصلات U لا غنى عنها في أجهزة القيادة للسيارات والآلات الصناعية وأنظمة الفضاء الجوي.

تجميع الترباس في مفصلات U.

تستخدم مفصلات U المثبتة في المربعات الدقيقة وأغطية تحمل قبعات مضمونة بواسطة البراغي ذات القوة العالية. بدلاً من الاعتماد فقط على أساليب الصحافة أو الحلقة المفاجئة ، توفر البراغي:

قوة التثبيت المحسنة - يضمن الاستقرار تحت عزم الدوران العالي.

سهولة الاستبدال - تبسيط الخدمة الميدانية مقارنة بالمفاصل الملحومة.

قابلية ضبط - يسمح بتشديد عزم الدوران الدقيق للأداء الأمثل.

المتانة - مع البراغي الدرجة المناسبة (عادة الصف الثامن أو ما يعادلها) ، يقاوم المفصل تخفيف تحت الاهتزاز.

تكوينات الترباس الشائعة

طريقة الحزام والبراغي-يتم وضع غطاء U-coint في مكانه بواسطة الأشرطة المضمونة ببراغي.

الاحتفاظ الترباس المباشر - تمر البراغي من خلال ثقوب نير وخيط في قبعات تحمل.

مفصلات U ذات الحواف-المستخدمة في مهاوي صناعية ثقيلة ، حيث تؤمن مسامير الحافة المفصل إلى مراكز الاقتران.

مزايا مفصل U.

القوة والموثوقية: توفر البراغي آلية تثبيت صلبة مناسبة للأحمال الثقيلة.

قابلية الخدمة: يمكن استبدال المفاصل التالفة بسرعة بدون أدوات متخصصة.

مقاومة الاهتزاز: عندما يتم تعويذة بشكل صحيح مع مركبات قفل الخيط ، تحمل البراغي القوى الديناميكية.

التنوع: متوافق مع كل من التصميمات السيارات والصناعية.

التطبيقات

قيادة السيارات-أعمدة القيادة ، أعمدة التوجيه ، والمركبات على الطرق الوعرة.

المعدات الصناعية - أنظمة النقل ، المطاحن المتداول ، والمضخات.

Aerospace & Marine - روابط التوجيه ، مهاوي نقل الطاقة.

الآلات الزراعية - مهاوي PTO ، والحصاد ، والجرارات.

أفضل الممارسات التثبيت

استخدم البراغي الصحيحة: مطابقة دائمًا لمواصفات الشركة المصنعة للصف والحجم.

تطبيق مواصفات عزم الدوران: يمكن لضوء الإفراط في تشويه قبعات ؛ مخاطر تحت الإثارة تخفيف.

استخدم مركبات قفل الخيط: يمنع البراغي من التراجع بسبب الاهتزاز.

افحص النكات والقبعات: تأكد من أن أسطح الجلوس نظيفة وخالية من الأوتار.

اتبع تشديد نمط النجوم (للمسامير الحافة): توزيع الحمل بالتساوي.

الصيانة والتفتيش

الشيكات الروتينية: فحص البراغي للتخفيف وإعادة تداول إذا لزم الأمر.

تزييت: يجب أن تخدم تجهيزات الشحوم بانتظام لتقليل التآكل.

ارتداء العلامات: ابحث عن اللعب في الاهتزازات المفصلة ، أو غير عادية ، أو الصدأ حول رؤوس الترباس.

فترات الاستبدال: اتبع توصيات OEM ، وخاصة لتطبيقات السيارات في ظل ظروف قاسية.

خاتمة

تمثل المفصلات الميكانيكية التي تم تجميعها ببراغي توازنًا في القوة ، والخدمة ، والموثوقية. يجعل تصميمهم المبلل مثاليًا للتطبيقات عالية التوقيت حيث يكون الوصول إلى الصيانة ومقاومة الاهتزاز أمرًا بالغ الأهمية. باتباع ممارسات التثبيت والصيانة الصحيحة ، يمكن للمهندسين والفنيين زيادة الأداء وتوسيع عمر خدمة هذه المكونات الأساسية.
